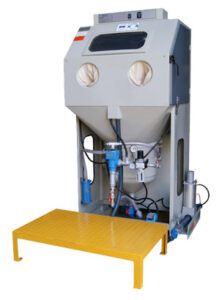

Gabinete de Jateamento Pressurizado
Podendo empregar uma grande gama de abrasivos como por exemplo: granalha de aço carbono, aço inox, óxido de alumínio, areia, microesfera de vidro etc. Este equipamento destina-se a trabalhos médios e pesados na preparação de superfícies para a aplicação de revestimentos ou limpeza de peças, fosqueamento, remoção de tinta velha, carepa de laminação, forjaria, fundição, desoxidação, decoração, gravação, shot peening etc.
Os gabinetes pressurizados Jatomaq possuem vaso de pressão projetado para operar com pressão de até 6,5Bar (94 PSI), construído de acordo com a norma ASME revisão 2001 seção VIII divisão I, bem como atendem as principais normas internacionais de segurança como por exemplo a 97/23/EC e a brasileira NR-13. O vaso de pressão é soldado pelo processo de arco submerso por soldadores qualificados, sendo que todos os equipamentos são testados hidrostaticamente à pressão 9,8 Bar (141PSI). Os jatos são equipados ainda com os seguintes acessórios originais: Regulador de pressão, manômetro, janela de inspeção, válvula para admissão do ar pilotada pela válvula de pedal, válvula pop up construída em poliuretano com formato semi-esférico que garante melhor vedação, válvula esférica de dosagem do ar, válvula de despressurização também pilotada pela válvula do pedal, separador de umidade por centrifugação, válvula de dosagem do abrasivo com furo calibrado a qual dispensa a necessidade de regulagem possibilitando maior produtividade com baixíssimo custo de manutenção, mangueira de jateamento anti-estática e bico de jateamento em carboneto de tungstênio tipo venturi.
Modelos
Os gabinetes de jateamento pressurizados são produzidos em seis modelos básicos (GP-9075, GP-9590, GP-9590H, GP-120110, GP-150110 e GP-190190), os quais são extremamente compactos. Todos possuem sistema de recuperação de abrasivo através de ciclone, coletores de pó em armário fechado, os quais obtém volume de pó residual inferior a 1mg/m3, garantindo-se assim não apenas o atendimento das normas ambientais como também as mais rígidas normas de saúde ocupacional como por exemplo a TLVs (Threshold Limit Vallues / Valores Limites de Exposição) publicadas pela ACGIH (American Conference of Governamental Industrial Hygienists), possuindo também marcação CE. Os gabinetes dispõem ainda de duas portas com fecho rápido, luminária blindada com lâmpadas fluorescentes, visor substituível, par de luvas em PVC com mangas em lona, revestimento interno em borracha, mesa em chapa perfurada, pedal de acionamento, sistema elétrico que aciona simultaneamente a iluminação e a exaustão, mesa rotativa manual com trilhos externos para o GP-190190 (nos demais modelos este item é opcional).
Opcionais
Horímetro, mesa rotativa manual ou motorizada, múltiplas bicos de jateamento operados manual ou automaticamente, tambor rotativo simples ou duplo (esse para serviços contínuos em aplicações de alta produção), mesas indexadas e dispositivos especiais para automação de processos. Sensor que evita o jateamento quanto às portas estão abertas.
Especificações Técnicas
Modelo | Bico | Dimensões Técnicas | Área Filtrante | |||||||
---|---|---|---|---|---|---|---|---|---|---|
Profundidade | Largura | Altura | ||||||||
mm | “ | mm | “ | mm | “ | mm | “ | m² | sq ft | |
GP-9075-A | 3,2 | 1/8 | 900 | 35 | 750 | 29 | 700 | 27 | 3,2 | 37 |
GP-9075-B | 4,8 | 3/16 | 900 | 35 | 750 | 29 | 700 | 27 | 3,2 | 37 |
GP-9075-C | 6,35 | 1/4 | 900 | 35 | 750 | 29 | 700 | 27 | 3,2 | 37 |
GP-120110-B | 4,8 | 3/16 | 1200 | 47 | 1100 | 43 | 1100 | 43 | 4,8 | 52 |
GP-120110-C | 6,35 | 1/4 | 1200 | 47 | 1100 | 43 | 1100 | 43 | 4,8 | 52 |
GP-190190-C | 6,35 | 1/4 | 1900 | 74 | 1900 | 74 | 1600 | 67 | 19,0 | 204 |
GP-190190-D | 7,9 | 5/16 | 1900 | 74 | 1900 | 74 | 1600 | 67 | 19,0 | 204 |
